Installationsdokumente

Hier finden Sie alles zur korrekten Installation Ihres Merus Rings.

Anleitungen zum Lesen und Anschauen

Die Installation des Merus Rings ist denkbar einfach. Deshalb kann Sie meist vom Kunden selbst vorgenommen werden.

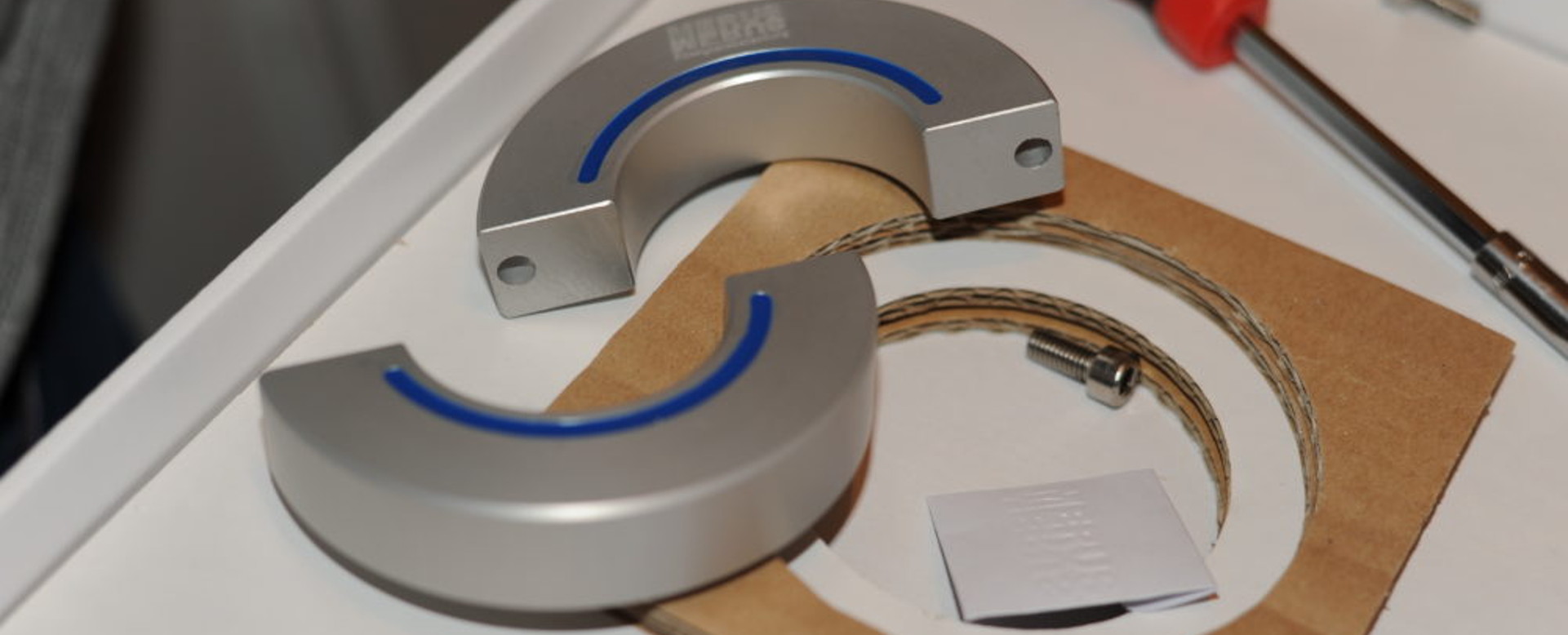

Sie erhalten den Ring als zwei Aluminium-Halbschalen, die durch zwei Schrauben zusammengehalten werden.

Nachdem Sie die Schrauben geöffnet haben, können Sie den Merus Ring einfach um die Wasserleitung montieren.

Alles was Sie dazu brauchen, ist ein Inbusschlüssel und etwas Isolierband.

Natürlich erhalten Sie eine detaillierte Beschreibung von uns mit Ihrer Lieferung. Sollten Sie jetzt schon einen Blick darauf werfen wollen, finden Sie die Anleitungen auch hier.

Ergänzung: Unterfüttern bei zu großem Merus Ring

Sollte ihr Merus Ring zu groß sein für ihre Leitung oder er soll an einer Steigleitung installiert werden und muss fest sitzen, sollten Sie ihn etwas unterfüttern.

Dazu eignet sich jegliches Material, was sie gut um Ihre Leitung wickeln können. Manchmal reicht etwas Küchenpapier, Stoffreste oder eben, wie im Video gezeigt, Gummistreifen.

Wenn der Merus Ring etwas locker sitzt, ist das nicht weiter schlimm. Beim Unterfüttern geht es auch darum, dass er mittig auf dem Rohr sitzt. In der Regel erhalten Sie von uns die richtige Größe, wenn die Maße der Leitung korrekt angegeben wurde.

Maße

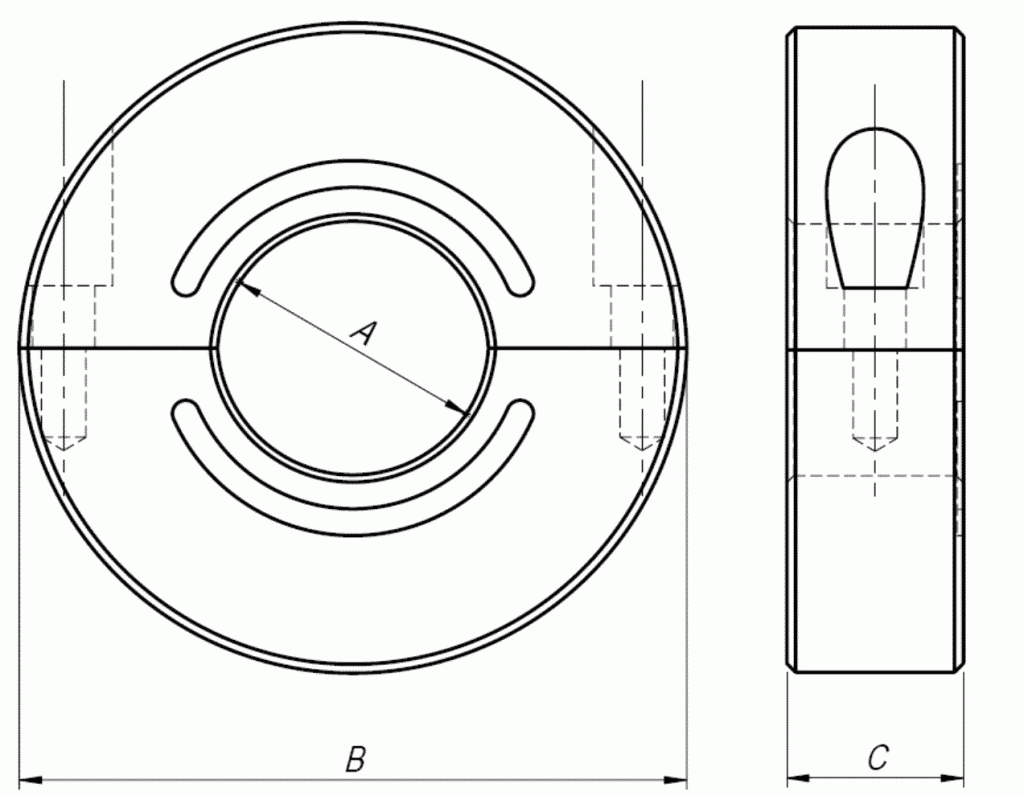

Der Merus Ring steht in verschiedenen Größen zu Verfügung.abmessungen

Welche Größe für Sie die richtige ist, hängt von Umfang, bzw. Durchmesser Ihrer Wasserleitung  ab.

Die Tabelle gibt Ihnen die wichtigsten Maße für die im häuslichen Umfeld am häufigsten installierten Merus Ringe. Bei größeren Durchmessern, sprechen Sie uns einfach an. Bis 24 Zoll sind die Merus Ringe ab Lager lieferbar. Größen bis 72 Zoll (etwa 2 m) sind als kundenindividuelle Anfertigungen erhältlich.

Ring Größe Umfang Durchmesser innen (A) Durchmesser außen (B) Höhe (C)
3/4 Zoll 88 mm 28 mm 75 mm  25 mm
1 Zoll 110 mm 35 mm 75 mm  25 mm
1 1/4 Zoll 136 mm 43 mm 75 mm  25 mm
1 1/2 Zoll 153 mm 49 mm 100 mm  20 mm
2 Zoll 191 mm 61 mm 100 mm  25 mm

Eine Anleitung zum Ermitteln Ihres Leitungsumfangs erhalten Sie unter folgendem Link.

Lineal Leitungsumfang
